Система GPS охраны, GPS сигнализации, GPS мониторинга, GPS наблюдения.

Система GPS охраны, GPS сигнализации, GPS мониторинга, GPS наблюдения «Орбита-Н» предназначена для:
GPS охраны, GPS сигнализации, GPS мониторинга, GPS наблюдения, текущего контроля местоположения, скорости движения, состояния охранных датчиков, технического состояния штатных агрегатов мобильного объекта в зоне действия сотовых операторов стандарта GSM;

хранения данных о состоянии контролируемого объекта (маршрута и пробега автотранспорта, расхода топлива, событий, фиксирующих факт нарушения графика и маршрута движения служебного транспортного средства, прохождения уборочной техники по обслуживаемой территории и др.);

удаленного GSM управления с помощью мобильного телефона, различными устройствами охраняемого объекта;

предоставления выборки данных о состояниях контролируемого объекта за выбранный промежуток времени в табличном и графическом виде. Весь товар от производителя.

Оборудование GSM охраны и GPS наблюдения Орбита-Н и Орбита-К передает все данные на сервер Орбита-Сервер. Это дополнительное программное обеспечение, которое вы можете приобрести у нас и установить (с нашей помощью или самостоятельно) у себя (это избавит Вас от ежемесячной абонентской платы за подключение к серверу). Мы, так же, осуществляем подключение клиентов на наш сервер (абонентская плата за подключение к нашему серверу – 200 руб./мес. при использовании клиентом своей СИМ карты).
Приблизительный дополнительный расход денежных средств  за СИМ карту, при соблюдении рекомендаций по подбору тарифного плана составит 100-200  руб./мес.

Данные от оборудования GSM охраны и GPS наблюдения Орбита-Н и Орбита-К вы сможете получать четырьмя способами:

1. Установив клиентское приложение Орбита-Авто на компьютере, ноутбуке и т.д. (актуальную версию клиента Орбита-Авто и демоверсию продукта можно скачать с нашего сайта http://www.distkontrol.ru/index.php/upload2).

2. С любого компьютера, ноутбука и т.д. с помощью любого браузера  через сервис on-line Web интерфейс Орбита-WEB, который по функционалу схож с графическим клиентом. (демоверсию продукта Орбита-WEB можно посмотреть по адресу  http://auto.distkontrol.ru Логин-orbita, Пароль-orbita).

3. С мобильного телефона, коммуникатора, смартфона с помощью любого браузера  через сервис on-line Web интерфейс Орбита-WEB, который по функционалу схож с графическим клиентом. (демоверсию продукта Орбита-WEB можно посмотреть по адресу  http://mobile.distkontrol.ru Логин-orbita, Пароль-orbita).

4. С помощью запроса координат у оборудования GSM охраны и GPS наблюдения Орбита-Н и Орбита-К с мобильного телефона. Вы получите SMS сообщение о состоянии прибора (в том числе координаты его местонахождения в формате Google Map и Яндекс карт), введя которые в любой браузер вы увидите текущее местоположение мобильного клиента. (формат описан http://www.distkontrol.ru/index.php/orbita-ms).

При подключении оборудования GSM охраны и GPS наблюдения Орбита-Н и Орбита-К к нашему серверу мы предоставляем услуги 3 месяца бесплатно (по акции). Далее 200 р/мес за один логин (влияет на количество одновременных просмотров данных с сервера)

Область применения:

Данная система может быть использована в качестве GPS охранного устройства, GPS сигнализации, GPS наблюдения, GPS контроля транспорта, GPS мониторинга передвижения и охранной спутниковой системы слежения:

государственными и частными автопредприятиями;

частными охранными предприятиями;

строительными предприятиями;

муниципальными службами (скорая помощь, служба коммунального хозяйства, служба обслуживания газовых коммуникаций и др.);

частными лицами.

Объектами GPS охраны, GPS сигнализации, GPS наблюдения, GPS контроля транспорта, GPS мониторинга передвижения и охранной спутниковой системы слежения являются:

автомобильная техника;

специальная техника;

сельскохозяйственная техника.

Система «Орбита-Н» позволяет обслуживающему персоналу решать следующие задачи:

осуществлять текущий контроль за динамикой перемещения мобильного объекта путем отображения маршрута его следования на выбранной карте;

осуществлять GSM управление удаленным мобильным объектом (включение/выключение двигателя, управление освещением, сиреной, приводами центрального замка и др.) путем передачи команд управления с мобильного телефона по каналу GSM;

вести базу данных о состояниях контролируемого объекта;

осуществлять выборку данных о состоянии контролируемого объекта за заданный промежуток времени в интересах их последующей статистической обработки, документирования фактов нарушений водителями маршрутов перемещений и др.

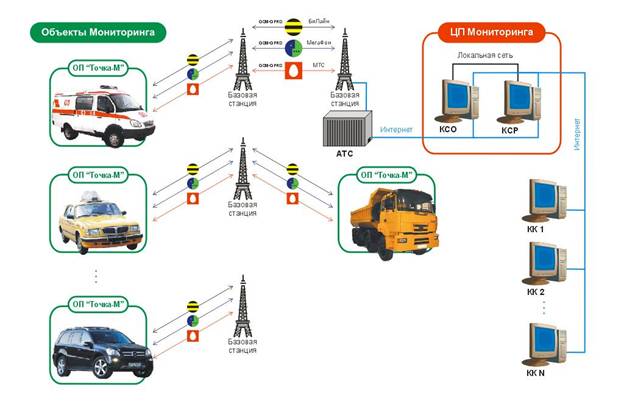

Функциональная схема системы «Орбита-МС» представлена на рисунке 1.

Рисунок 1 - Функциональная схема системы «Орбита-МС»

Состав системы

Система мониторинга подвижных объектов «Орбита-Н» включает:

1) автоматизированное рабочее место (АРМ) оператора в составе: ПЭВМ, с установленной операционной системой Windows XP, подключенная к сети Интернет по протоколу TCP/IP, программное обеспечение «Орбита-Клиент»;

2) объектовые приборы контроля и управления «Точка-МС» (ОПКУ) (устройство GPS охраны, GPS сигнализации, GPS мониторинга, GPS наблюдения, удаленного GSM управления с мобильного телефона).

Сервер приема и передачи информации (СППИ) "Орбита-Сервер" предназначен для приема информации в автоматическом режиме от устройств GPS охраны, GPS сигнализации, GPS мониторинга, GPS наблюдения «Точка-МС» и ее передачи по сети Интернет на АРМ оператора, приема команд управления с АРМ и передачи их на ОПКУ «Точка-МС» по сети Интернет.

Сервер приема и передачи информации "Орбита-Сервер" может работать с достаточно большим количеством объектовых приборов (не менее 10000) и АРМ (не менее 1000). Контроль и управление оператором «своим» мобильным объектом регулируется СППИ путем задания индивидуального номера объекта, а также логина и пароля, принадлежащих только данному оператору.

Программное обеспечение «Орбита-Сервер» позволяет:

осуществлять автоматический прием данных от удаленных объектов по каналу Интернет, и их пересылку подключенным клиентским программам владельцев объектов, наблюдением за объектами в режиме реального времени при помощи GPS мониторинга передвижения;

производить автоматический контроль соединения с объектами и клиентскими программами «Орбита – Клиент».

осуществлять сохранение данных о состоянии объектов на диске для обеспечения возможности их запроса оператором со стороны разрешенного «клиентского» компьютера сети.

АРМ оператора "Орбита-Клиент" предназначено для визуального отображения на электронной карте местонахождения и текущего состояния («тревога», «покой») мобильного объекта в реальном масштабе времени, ведения базы данных по состоянию объекта, формирования рабочих отчетов системы за выбранный промежуток времени с выдачей информации на экран ПЭВМ или принтер.

Кроме того, использованием АРМ оператора позволяет осуществлять управление удаленным мобильным объектом (включение/выключение двигателя, управление освещением, сиреной, приводами центрального замка и др.) путем передачи команд по каналу GSM.

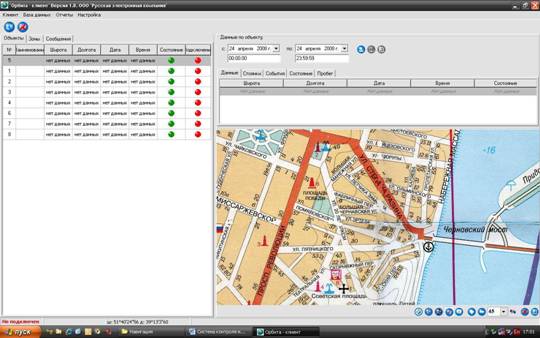

Интерфейс программы «Орбита-Клиент», установленный на АРМ, представлен на рисунке 2.

Рисунок 2 – Вид интерфейса программы «Орбита –Клиент»



Программное обеспечение «Орбита-Сервер» позволяет осуществлять:

автоматический прием данных о состоянии мобильных объектов по сети Интернет;

автоматический контроль соединения с сервером и соединения объектов;

визуализацию текущего состояния объекта (текущие координаты объекта, дату и время факта изменения состояния аппаратуры передачи данных (включена/выключена), факта срабатывания охранного устройства) и маршрута его перемещения на выбранной карте;

управление мобильным объектом путем выдачи команды на блокировку/разблокировку двигателя (для объектов типа «автомобиль»);

масштабирование выбранной карты, возможность смены текущей карты;

слежение за объектом на карте, возможность автоматической смены карты при выходе объекта за её пределы в режиме слежения.

создание зон на карте, контроль попадания объекта в соответствующий ему набор зон, а также времени нахождения объекта в каждой зоне;

задание минимально и максимально допустимого времени нахождения объекта в зоне;

сохранение данных по объектам на диске для обеспечения возможности их последующего анализа оператором «клиентского» компьютера;

запрос данных по объектам с сервера.

запрос информации по объекту за произвольный промежуток времени, включающий:

координаты маршрута движения объекта за данный промежуток на карте;

количество, время начала и окончания стоянки мобильного объекта;

координаты стоянок с отображением их на выбранной карте на карте.

события о нарушении времени нахождения объекта в выбранной зоне, время входа и выхода из зоны;

длину пробега и расхода топлива.

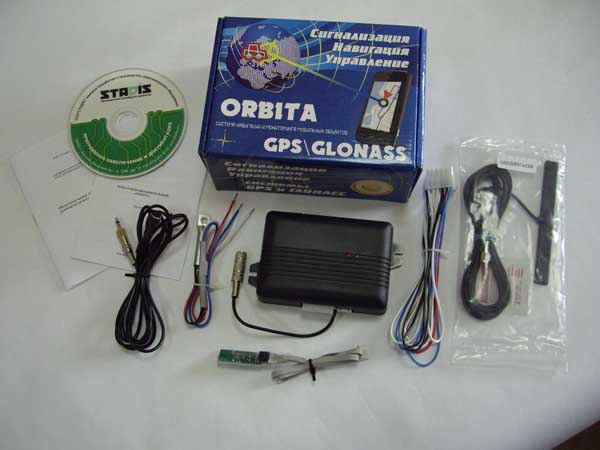

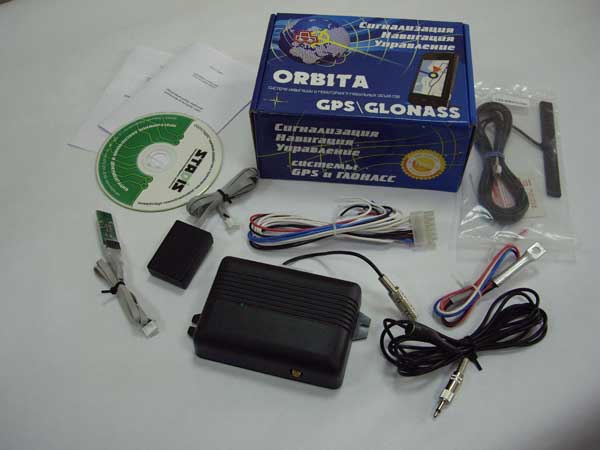

ОПКУ «Точка-Н» (рисунок 3) предназначен для приема информации о текущих координатах объекта от спутниковой радионавигационной системы NAVSTAR, передачу координат подвижного объекта и его состояния на удаленное АРМ оператора с периодом две секунды, прием команд управления оборудованием транспортного средства от оператора системы по каналу GPRS или с сотового телефона владельца транспортного средства, текущего контроля состояния охранных датчиков транспортного средства, реализации дополнительный сервисных пользовательских функций (управление освещением, сиреной, приводами центрального замка, дистанционный запуск двигателя, пейджер-GSM, речевой аудио-интерфейс в канале GSM и салоне автомобиля, контроль температуры в салоне автомобиля и др.).

Рисунок 3- Внешний вид ОПКУ «Точка-Н»

Отличительные особенности ОПКУ «Точка-Н»:

реализация передачи/приема данных по нескольким физическим каналам передачи данных одновременно (до двух операторов связи GSM в составе прибора), что обеспечивает необходимое резервирование каналов и исключает потерю информации при авариях, низком качестве связи и перегрузке сети GSM;

автоматический удаленный контроль состояния объектового оборудования;

автономное питание объектового прибора в течение времени отсутствия питания основой сети и возможность реакции обслуживающего персонала без нарушения процесса функционирования системы в целом;

дистанционное управление объектовым оборудованием по каналу GPRS (блокировка двигателя, включение сирены, блокировка центрального замка и т.п.) с клиентской программы системы «Орбита»;

минимальный трафик на использование услуг операторов связи GSM;

возможность адаптации, изменение свойств системы под конкретную задачу и техническое обслуживание за короткие сроки на высоком качественном уровне (разработка и производство предлагаемых технических средств осуществляется в г. Воронеже).

Описание прибора «Орбита-Н»

1. Состав прибора

GSM-модуль, разъемы для двух сим-карт, разъем для антенны, разъем питания и входов-выходов, разъем для подключения GPS-приемника, термодатчик, 2 терморезистора, 2 светодиода индикации (зеленый - занятость модуля выполнением тех или иных задач, красный - подключение к серверу).

2. Основные функции

- GPS охрана, GPS сигнализация, GPS мониторинг, GPS наблюдение;

- GSM охрана, GSM cигнализация, пультовая охрана (дозвон с выдачей речевого сообщения, отправка SMS);

- контроль параметров трех аналоговых величин (напряжения бортовой сети, температуры двигателя, уровня топлива в бензобаке);

- дистанционное управление с мобильного тнлефона, GSM управление ( голосовое меню с вводом пароля и команд дистанционного GSM управления с мтобильного телефона);

- подстройка часов от SNTP-сервера, от GPS-приемника, вручную с телефона, через программатор;

- предусмотрен часовой пояс (автоматическое переключение зима-лето не предусмотрено);

- автоматическое подключение к серверу GSM охраны и GPS мониторинга "Орбита".

- возможность работы с сервером GSM охраны, GSM сигнализации, GSM мониторинга, GSM наблюдения "Щит" (добовляет функции оповещения при пропадании сигнала GSM)

3. Входы (шлейфа)

1 - охрана автомобиля (данные для сервера "Орбита" и в составе SMS для пользователя);

2 - охрана автомобиля

3 - откр\закр крышка бензобака (данные только для сервера "Орбита");

4 - работает двигатель (данные только для сервера "Орбита");

5 - уровень топлива (данные только для сервера "Орбита");

6 - температура двигателя (данные для сервера "Орбита" и в составе SMS для пользователя);

4. Выходы (управляющие реле)

выход 1 - подключается подогреватель

выход 2 - подключается подогреватель (работает аналогично выходу 1)

выход 3 - управляемое реле без функций "включить на хх минут", "включить в назначенное время" и "отправить sms по выключению"

рекомендация: не ставить галочку в опции "сохранять состояние при снятии питания" для выходов, к которым будут подключаться подогреватели, т.к. если прибор будет перезапущен (снято и подано питание, снизилось напряжение ниже 9 вольт, а потом выросло и прибор перезапустился), выход может быть в замкнутом состоянии, в результате чего подогреватель включен и не выключится.

5. Прогрев платы

На плате есть датчик температуры, который измеряет температуру внутри прибора. По результатам измерения выполняется нагрев с помощью двух терморезисторов с целью поддержания рабочей температуры.

6. Время и дата

Если используется коррекция времени от SNTP или от GPS, время, введенное с телефона, может быть перезаписано прибором при выполнении коррекции. Поэтому нужно выбрать, либо время вводит пользователь - тогда надо отключить (в программаторе) коррекцию от SNTP и от GPS, либо пользователь не вводит время. В этом случае происходит коррекция от SNTP (если включена, есть GPRS и настроен выход на сервер "Орбита" с помощью GPRS) или от GPS (если есть GPS-приемник и координаты в данном местоположении прибора определяются). При коррекции от GPS время берется только из пакета от GPS-приемника, содержащего координаты, так как пакеты без координат могут содержать неверные данные (при холодном старте GPS-приемника).

При переводе времени с телефона на этот номер будет выслана sms стандартного вида.

7. Координаты в SMS

Координаты выдаются в формате градусы-доли градусов для совместимости с сервисами google, yandex и другими.

Если координат не было до момента отправки SMS, в тексте SMS будет надпись "НЕТ К."

Если координат нет, но они когда-то были, в SMS будут отправляться последние принятые координаты с указанием времени их получения.

8. Состав стандартного SMS сообщения

1. Состояние объекта:

открыто / закрыто или тревога1 / закрыто

2. Время:

25.08.10 17:31:16

3. Имя объекта (задается в программаторе латинскими буквами и цифрами, до 8 символов):

petrov

4. Информация по SIM картам ():

S1A (активна)

S2- (не установлена)

5. Координаты

51.687636N

039.165660E

6. Дата и время получения координат:

25.08 / 17:07

7. Температура двигателя

t 38.6

8. Состояние выходов (реле):

Р1+ Р2- Р3- (первое реле замкнуто (в работе), 2 и 3 разомкнуты)

9. Напряжение в бортовой сети или АКБ:

АКВ : 11.5 V

10. Баланс активной SIM карты в рублях:

В 120

10. Уровень сигнала:

С 76%

9. Работа в меню

Для передачи команд управления с помощью сотового телефона произведите исходящий звонок на федеральный номер активной SIM-карты прибора. После удачного соединения прибор выдаст в линию тональный сигнал и перейдет в состояние ожидания ввода пароля.

Для доступа к управлению состоянием объекта (охраняемой зоны) используется четырехзначный пароль, который вводится с использованием клавиатуры сотового телефона пользователя.

Ввод пароля.

На сотовом телефоне нажмите клавишу «*» затем наберите четырехзначный пароль, и клавишу «#».

ВНИМАНИЕ! ПОСЛЕ НАЖАТИЯ КЛАВИШИ «#», КЛАВИШУ «SEND» НАЖИМАТЬ НЕ ТРЕБУЕТСЯ.

При каждом нажатии прибор выдает в линию тональный сигнал. Если пароль введен неверно, например «*12345» или «*123#», то прибор сообщит об этом: «Ошибка». В этом случае продолжите набирать пароль заново, начиная с клавиши «*». Если при введении пароля Вы допустили ошибку, например, необходимо ввести «*1234#», а Вы ввели «*13», возобновите правильный ввод пароля, начиная с клавиши «*». Если пароль введен правильно, прибор сообщит текущее состояние входов (шлейфов сигнализации) или выходов (реле) объекта, после чего перейдет в состояние ожидания команды управления. Если пользователь не ввел пароль или команду управления в течение 15 с, прибор отключается от линии связи, предварительно прибор сообщит об этом фразой: «Выход».

В пароле не должны повторяться 2 подряд одинаковые цифры, например, "1223" не допустимо.

Пример: *1234# нажимаем "0" для закрытия или "1" для открытия.

Прибор говорит "закрыт" или «открыт», кладёт трубку.

Управление шлейфами

Введите пароль на вход, далее наберите на клавиатуре телефона:

"0" постановка объекта на охрану

"1" снятие объекта с охраны

Управление выходами (реле)

"0" выключает выход

"1" включает выход

"2" программирование времени включения данного выхода в формате *час*час*мин*мин*таймер# таймер - "3" для 30 мин, "4" для 40, "5" для 50.

После ввода времени, например 12:34 будет сказано время: "один", "два", "три", "четыре".

Пример: для включения прибора в 16:35 на 30 минут необходимо набрать:

*5487# 2*1*6*3*5*3# прибор выдаст речевое сообщение «1, 6, 3, 5»

"3" будет сделано включение данного выхода на 30 минут

"4" будет сделано включение данного выхода на 40 минут

"5" будет сделано включение данного выхода на 50 минут

"6" можно вводить время/дату в формате *час*час*мин*мин*день*день*мес*мес*год*год# (или допустимо *час*час*мин*мин*день*день*мес*мес*год*год*) или просто время в формате *час*час*мин*мин#.

Пример: для установки времени 16:35 и даты 10 сентября 2010 необходимо набрать:

*5487# 6*1*6*3*5*1*0*0*9*1*0#

Пример: для установки времени 16:35 без изменения текущей даты необходимо набрать:

*5487# 6*1*6*3*5*#

После удачного ввода времени прибор проговаривает текущее (введенное) время.

Перед вводом времени будет сказано текущее время таким образом: "один", "два", "три", "четыре" (для 12:34). Для получения текущего времени и даты запросите SMS отчет.

При некорректном вводе прибор выдаст речевое сообщение «ошибка».

"8" голосовой отчет по всему объекту (шлейфы и выходы)

"9" отправка стандартного SMS с отчетом на этот номер.
