Блок резервирования питания DistKontrolБРП-2-40-2

(Модуль резервирования питания 5 В 40 А)

Назначение и область применения
Блока резервирования питания DistKontrolБРП-2-40-2

(Модуля резервирования питания 5 В 40 А)

Блок резервирования питания DistkontrolБРП-2-40-2 предназначен для обеспечения питания постоянным током (резервирования блоков питания 5 В). Устанавливается на DIN рейку, имеет ширину четырех установочных модулей (70мм). Блок представляет собой устройство, обеспечивающее симметричную нагрузку источников питания, используя технологию автоматической балансировки тока ACB. Это улучшает режим их работы и продлевает срок службы.

Устройство работает в одном из двух режимов (с возможностью удаленного выбора режима):

- Режим резервирование питания. (Всегда используются два входа питания, при пропадании питания на одном из них, питание на выходе блока не меняется).

 - Режим резервирование источника питания. (Всегда работает один входа питания, при пропадании питания на используемом входе питания, задействуется второй вход питания. Время переключения – менее 2 секунд).

Технические характеристики Блока резервирования питания DistkontrolБРП-2-40-2

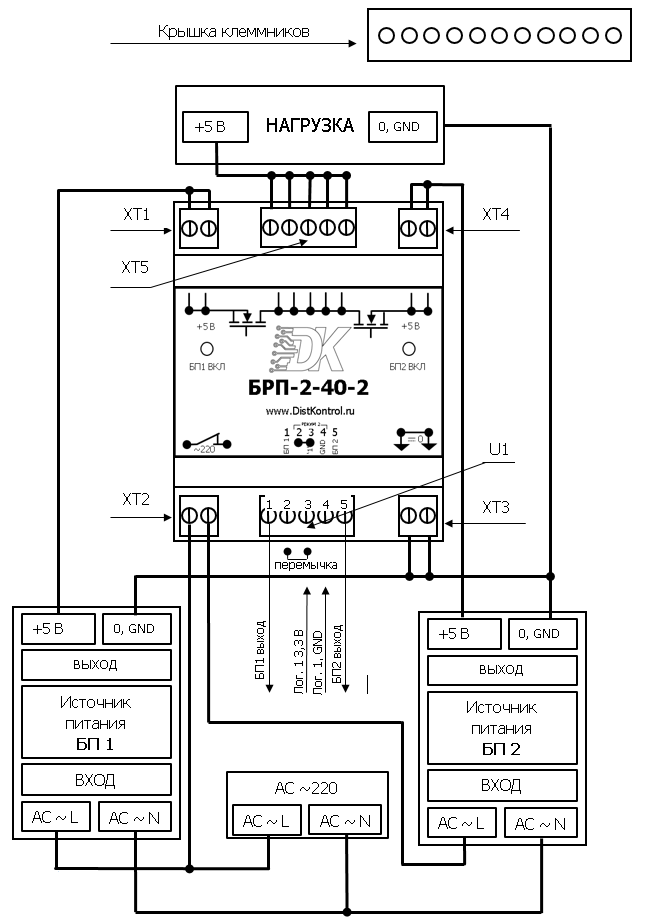

Схема подключения блока резервирования питания DistKontrolБРП-2-40-2

Монтаж необходимо производить проводами сечением 2-2,5 мм². По возможности рекомендуется использовать провода минимальной длины для предотвращения падения напряжения при токе 40 А. Минусы (0, GND, -5В) источников питания постоянного напряжения 5 В (БП1 и БП2) желательно соединить общей шиной.

Устройство устанавливается вертикально на горизонтальную DIN рейку. Для этого зацепы на его задней стенке небоходимо завести за нижнюю часть рейки. Оттянуть вверх плоской отверткой верхний зацеп фиксатора, прижать заднюю стенку устройства к рейке и зацепить за верхний край рейки, отпустив при этом отвертку.

Для присоединения проводов к клемникам необходимо снять защитные крышки клеммников и удалить их защитные лепестки.

Выход +5 В источника питания БП1 необходимо подключить к разъему XT1. Выход 0 (GND, -5В) источника питания БП1 подключается к разъему XT3. Выход +5 В источника питания БП2 необходимо подключить к разъему XT4. Выход 0 (GND, -5В) источника питания БП2 подключается к разъему XT3.

Один провод питания, фазу, источника питания БП2 необходимо «разорвать» клеммником XT2. Для этого провод, идущий от источника переменного напряжения 220 В, подключается к одной винтовой клемме разъема XT2, а провод, идущий к источнику питания БП2, присоединяется к другой винтовой клемме разъема XT2. ВНИМАНИЕ монтаж производить при отключенном питании 220 В! Важно разрывать питание именно БП2 (его выход +5В подключен к XT4), а не БП1.

Выход +5В на нагрузку подключается к клеммнику XT5. Выход 0 (GND, -5В) на нагрузку подключается к разъему XT3. Рекомендуется организовать общую шину 0 (GND, -5В) блоков питания и нагрузки. Её, например, можно реализовать на клеммниках блоков питания.

Для перевода устройства в РЕЖИМ 2 (всегда работает один источник питания БП1) можно установить токопроводящую перемычку клемм 2 и3 клеммника U1.

Также для перевода устройства в РЕЖИМ 2 можно подать сигнал Лог. 1 3,3 В на клемму 3, при этом GND лог 1 подается на клемму 4. Перемычка клемм 2 и 3 должна быть демонтирована.

На клемму 1 выведен выход +5 В источника питания БП1, а на клемму 5 выведен выход +5 В источника питания БП2 для их последующего мониторинга.
